凸輪式轉子泵適用于高粘度、高含固量、腐蝕性強流體的高效輸送。在化工行業中,客戶對專用泵裝置的要求越來越高。寧波隆威泵業致力于用創新的技術來提高泵的性能,密封的可靠性,從而助客戶提高生產效率,保證安全性。凸輪式轉子泵尤其適用于輸送高粘稠度,高含固量,腐蝕性強等化工品。
【工作原理】

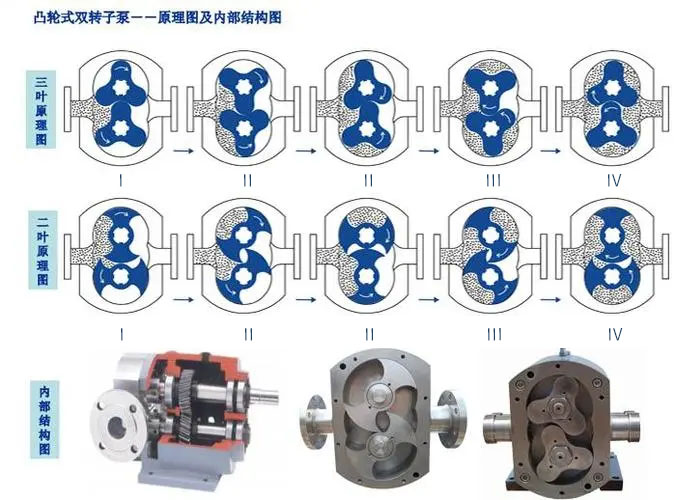

轉子泵依靠兩個同步運動的轉子,由一對外置式同步齒輪箱進行傳動,轉子在傳動軸的帶動下進行同步反方向旋轉,從而構成了較高的真空度和排放壓力。兩轉子將轉子室分隔成幾個小空間,并按I→II→III→IV的次序運轉。運轉到I位置時,只有進口處充滿介質;運轉到II位置時,II室中封閉了部分介質;到位置時,III室中也封閉了介質;到位置IV時,進口處和出口室想通,介質即被輸送至出物料管道。按這樣的循環往復,介質即被不斷的輸送出去。
【產品特點】
泵中凡與輸送物料接觸的零配件,均采用符合衛生標準的不銹鋼材料制作,其密封件均采用無毒橡膠。
可靠的防銹性和無毒密封性確保了安全衛生。
轉子的流線結構以及轉子室中無死點和非金屬件,避免了對被輸送物質造成污染。
適合于就地CIP清洗與蒸汽消毒,完全符合美國FDA規范要求及醫藥級(GMP)規范要求
特別適用于在輸送過程中容易其泡沫以及輸送高粘度、濃度及任何含顆粒的介質,經其輸送的物料保持原有品質不變,不起任何理化反應。
采用外裝動、靜環式機械密封,可直接水沖洗,耐高壓,不易磨損,無泄漏。
體積小,流量大,揚程壓力高,適用長距離與高阻力定量輸送。泵的葉輪與傳動齒輪分開,且在泵腔內各零配件之間保證一定的間隙,相互不接觸,無磨損,低噪音,可靠性好,使用壽命長,節能降耗。
配置變頻器后,可以隨意調節流量,并可做一半計量泵使用。
根據客戶需求,連接方式可以選擇法蘭式、螺口式、卡箍式。
【結構特點】
轉子:高精度數控加工的凸輪轉子誤差極小,獨特的凸輪式轉子將泵的進出口完美地密封隔離,泵的真空度高達-0.095MPA。轉子材質和類型可根據輸送介質的特性來選擇。
軸:傳動軸由CNC加工中心加工,具有精密度高,抗彎強度高,耐磨性強等特點。
泵腔:泵腔被一個可以快速開啟的泵蓋密封,實現了泵的快速維護。泵體采用CNC加工中心加工,嚴格按照美國3A標準加工泵體,滿足CIP和SIP的要求。
齒輪:高精度高標準同步齒輪嚙合性好,傳動平穩、噪聲小,擁有卓越的承載能力。
機封:根據介質的不同特性,針對性采用機封形式和材質,確保零泄露,無污染,更環保。
軸承:六個分開式排列布局的軸承增加了泵運轉的同心度,增強了軸的承載力并且使結構更加平穩,從而增加軸和機封的使用壽命。
齒輪箱:齒輪箱采用進口加工中心加工,精度高,同心度高,通用性強。

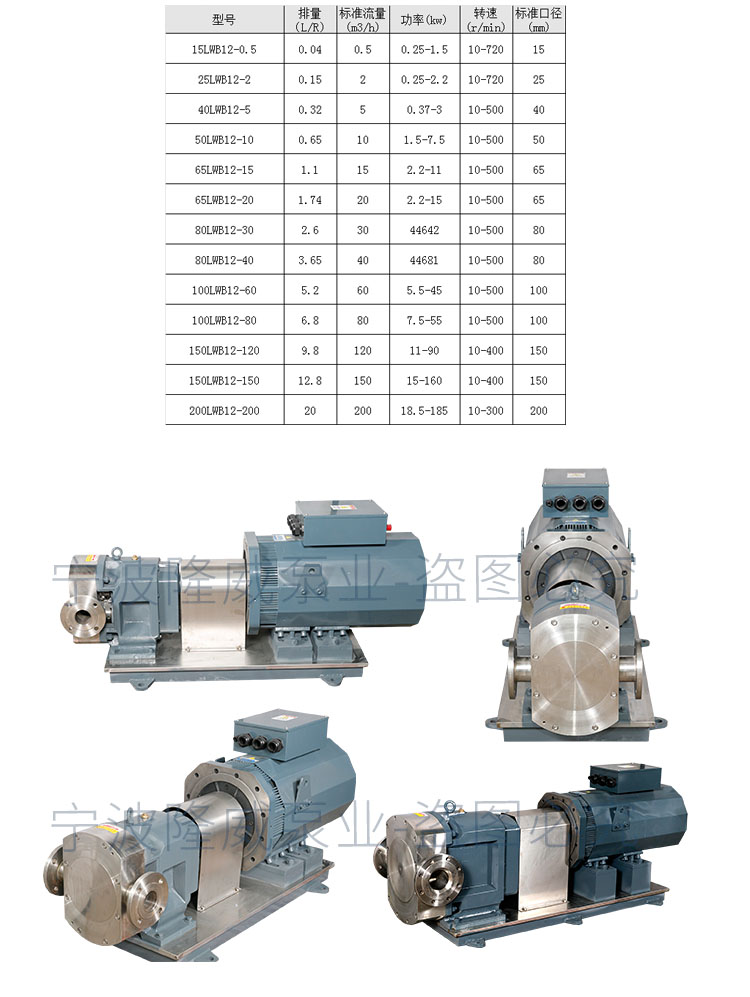

【技術參數】
造紙涂料典型輸送介質:碳酸鈣(含固量高達70%)。涂料 (預涂,中涂,面涂,背涂) 等。
造紙施膠劑典型輸送介質:表面施膠劑、蒸煮淀粉、噴淋淀粉等。
