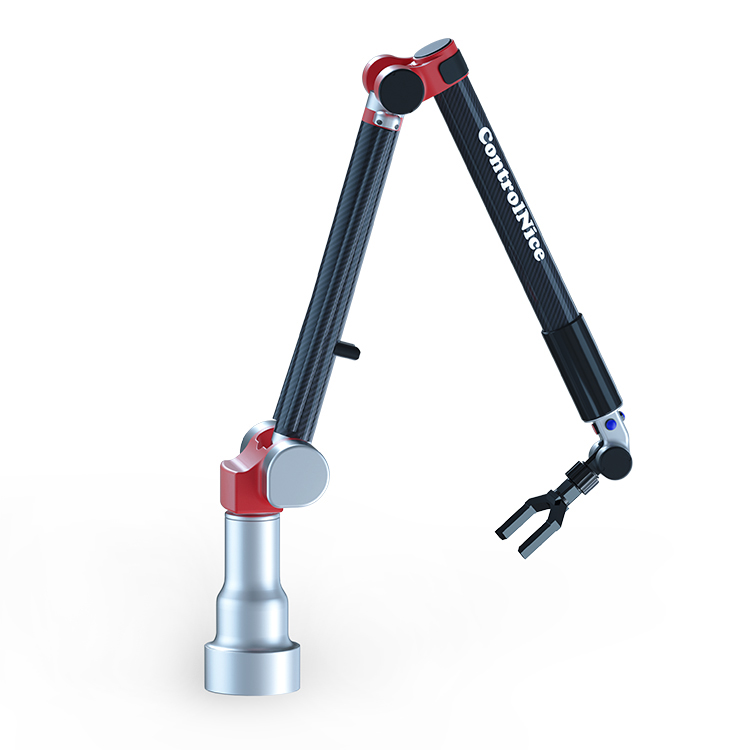

CNA-T系列關節臂管件激光叉
彎管零件廣泛應用于汽車制造、航天航空、工程機械，能源、軌道交通等行業。CNA-T系列非接觸激光叉管件測量系統可以直接安裝在管件生產線旁邊檢測管路、管線、軟管等，除了可以提供常規的關節臂各種檢測功能之外，還可以提供與彎管設備相匹配的加工參數和合理的修正值數據，供彎管機調整使用，從而大大縮短調整設備所需要的時間，提高產品的合格率。

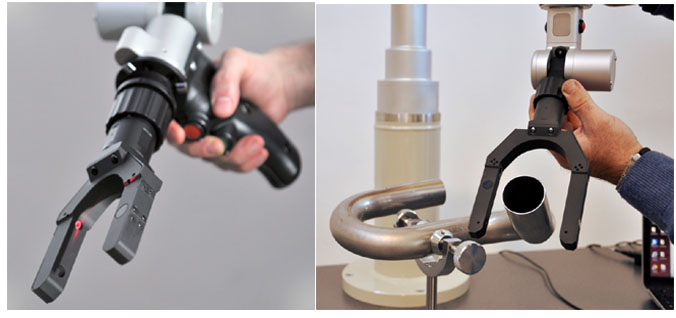

可提供5種尺寸的激光叉：30毫米，50毫米，80毫米，150毫米，200毫米。用非接觸激光叉可以測量從1毫米到180毫米直徑的管件，更大直徑的管件可使用接觸式硬測頭進行測量。
對比和修正
可聯系到數控彎管機進行對比與修正
回彈修正（20-120）
對齊：可將測量的實際管件與理論管件坐標對齊進行對比分析
可以為回彈量的補償自定義材料，并應用到彎管程序中
文檔管理
生成管件文檔和主文檔
在文檔中自動搜索
生成、修改和打印管件模型以：
-笛卡爾坐標系
-極坐標系（YBC值）
-雙笛卡爾坐標系
-彎管機坐標系
數據輸出
使用RS232接口輸出數據

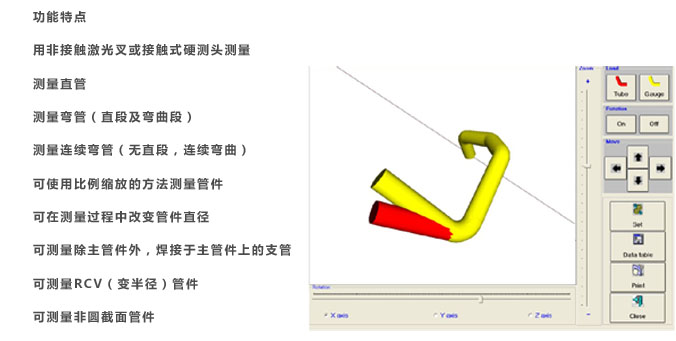

電子量規
圖形化表現已測量的管件
圖形化表現插入到主體（法蘭/孔/包括小的支管）中重疊部分
在量規內進行手動或自動的管件定位
RCV管件（可變半徑管件）
可測量非等彎曲半徑和無直段變旋轉方向連續彎曲管件
測量混合了RCV管件及等彎曲半徑管件
從文件中設置RCV和RCV混合管件
自動修正RCV和RCV混合管件程序
