一、功能描述
寧波耐吉新星自動化設備有限公司生產的SPG-12/24型系列負荷開關廣泛適用于城網作為分段開關或者聯絡開關,用于農網配電系統作為控制開關,為10/20KV系統作為分、合額定負荷電流和關合額定短路電流之用,可與FTU配合使用,作為環網線路分段、分支出線故障的自動檢測、隔離和報警,監控線路的運行,具有自動恢復非故障段供電的功能。開關配置測量、保護、控制和通訊功能模塊后,可滿足配電自動化的要求。

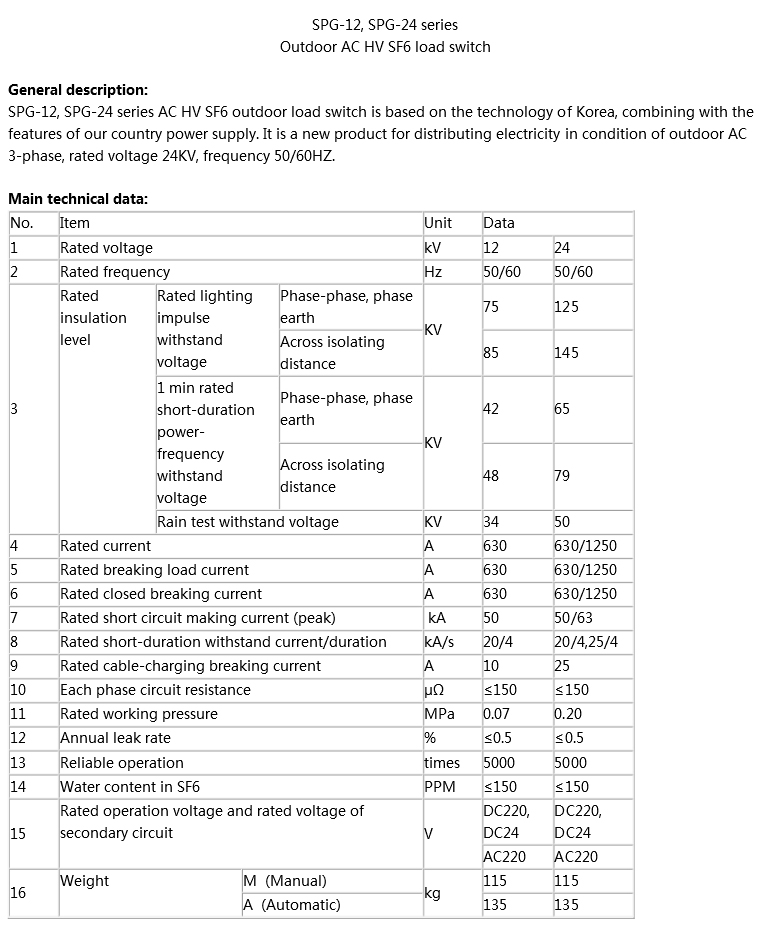

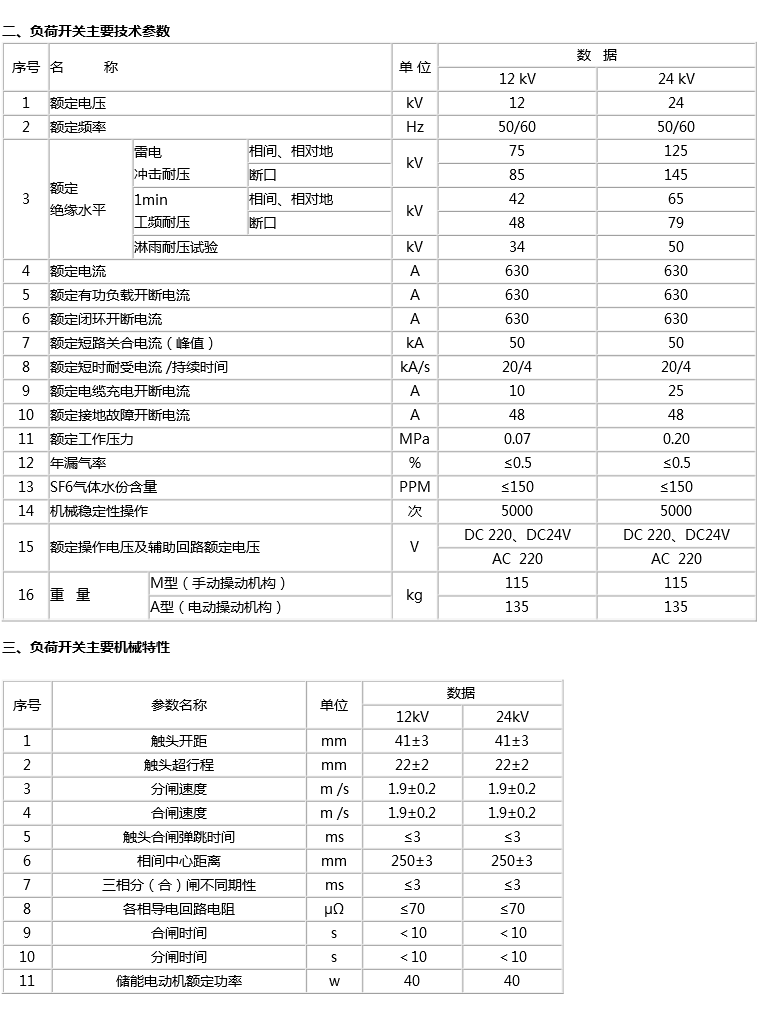

四、主要特性描述
①滅弧技術
SPG-12/24型系列負荷開關使用的滅弧室采用SF6壓氣式吹弧熄弧技術,是目前世界上常用的開斷裝置之一,長期的現場運行經驗表明,采用SF6壓氣式吹弧熄弧技術的負荷開關具有壽命長和可靠性高的特點。SF6氣體具有良好的絕緣性能和滅弧性能,壓氣式滅弧室結構使得開關本體內所充SF6氣體壓力大大減少,使負荷開關滅弧具有發熱量小、熄弧時間短、壽命長等優點。而且,由于負荷開關殼體采用了優質304不銹鋼模壓成型工藝,除了具有優異的機械性能外,其年漏氣率等技術參數遠優于國標。其機械壽命為5000次,具備零表壓合分額定電流的能力。
②低氣壓閉鎖裝置
SPG系列負荷開關裝設低氣壓閉鎖裝置,當負荷開關內氣體壓力降到額定閉鎖值范圍,低氣壓閉鎖裝置啟動將負荷開關閉鎖,無論負荷開關在合閘位置還是分閘位置合、分閘操作都被閉鎖,閉鎖壓力范圍為0.03Mpa-0.04Mpa,同時伴隨閉鎖指示牌轉動90°、紅色警示信號指示報警,以提醒進行檢修或更換。
③手動閉鎖裝置
SPG系列負荷開關裝設手動閉鎖裝置,在負荷開關檢修或運行時,拉下閉鎖裝置拉環,將負荷開關操作閉鎖(電動開關伴隨信號指示),以防止誤操作,確保運行安全,需要操作負荷開關時,只需將閉鎖裝置拉環向上推到原位即可解除閉鎖(電動開關伴隨信號指示),負荷開關即可繼續操作合、分閘。
④高氣壓泄壓防爆裝置
SPG系列負荷開關裝設高氣壓泄壓防爆裝置,可防止因負荷開關內部異常而引起的氣體壓力非正常急劇升高而導致的殼體爆裂,當負荷開關內部氣體壓力達到泄壓膜動作范圍0.4Mpa-0.6Mpa時,泄壓膜動作,氣體壓力被快速釋放,氣體從保護罩殼側面排除,無固體顆粒物飛出,避免危及操作者和公共安全。
⑤硅橡膠/環氧樹脂絕緣工藝
SPG-12/24型系列負荷開關套管采用優質的硅橡膠/環氧樹脂,并采用先進的APG整體成型真空澆注技術和最新的多種檢測手段,以確保產品的品質。實驗和20多年的戶外運行經驗表明硅橡膠/環氧樹脂絕緣材料在電暈和可控的電弧放電情況下,無表面炭化和腐蝕,這使得它在紫外線、潮濕、高鹽度和其他腐蝕條件下的性能得到了很大的提高。而且,硅橡膠在吸收沖擊力、抗破裂等方面具有優異的性能。從而使采用硅橡膠/環氧樹脂絕緣材料作為絕緣介質的產品具有阻止表面放電、憎水性能好、耐受紫外線以及機械強度高等諸多優點。
⑥彈簧操作機構
SPG系列負荷開關采用簡單可靠的彈簧操作機構,全新設計的三角形彈簧操作機構,采用拐臂過死點翻轉方式帶動負荷開關快速合分閘,使其具有體積小、重量輕等特點。機構密封在充有SF6氣體的殼體內,使其不受氣候和環境的影響,真正實現了不生銹,免維護的功能;在殼體下面安裝電動機構后可實現電動操作功能,具有結構簡單,運動部件少,使得機構的可靠性大大提高。
五、品質保證
硅橡膠/環氧樹脂整體澆注對工藝要求極為嚴格,為保證質量,在生產中引進了國外先進的真空澆注工藝和其他工藝保證措施,并對成品逐只進行X光檢查以及其他項目檢查,確保質量的穩定性與一致性。同時,又根據脂環族環氧樹脂的特性精心設計了金屬嵌件,確保產品在-25℃~+40℃范圍內可長期可靠工作。
