電纜橋架的尺寸與計算
發布時間:2022-04-02        瀏覽次數:78        返回列表

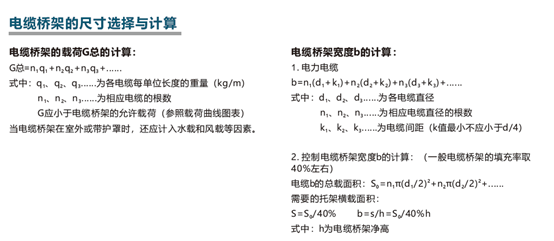

電纜橋架的載荷G總的計算:

G總=n q +n q +n q +...... 1 1 2 2 3 3

式中:q 、q 、q ......為各電纜每單位長度的重量(kg/m) 1 2 3

n 、n 、n ......為相應電纜的根數1 2 3

G應小于電纜橋架的允許載荷(參照載荷曲線圖表)

當電纜橋架在室外或帶護罩時,還應計入水載和風載等因素。



電纜橋架寬度b的計算:

1. 電力電纜

b=n (d +k )+n (d +k )+n (d +k )+...... 1 1 1 2 2 2 3 3 3

式中:d 、d 、d ......為各電纜直徑1 2 3

n 、n 、n ......為相應電纜直徑的根數1 2 3

k 、k 、k ......為電纜間距(k值最小不應小于d/4) 1 2 3



2. 控制電纜橋架寬度b的計算:(一般電纜橋架的填充率取

40%左右)

電纜b的總載面積:S =n π(d /2)2+n π(d /2)2+...... 0 1 1 2 2

需要的托架橫載面積:

S=S /40% b=s/h=S /40%h 0 0

式中:h為電纜橋架凈高
