Navigator系列龍門式三坐標測量機,適用于超大型工件的精密測量,如汽車、航天、航空、船舶和大型模具等工業領域的測量。
-采用雙高架龍門結構,三軸導軌均采用優質 “泰山青”花崗巖,因而三軸具有相同的溫度特性和抗時效變形能力
-Z軸采用德國FESTO氣動平衡,并具有自保護裝置,提高了Z向的運動特性
-先進的德國柔性同步齒型帶傳動,無間隙,高強度,確保測量機運行無噪音,定位迅速準確。
-高精度高氣膜剛性的自清潔式預載荷紅寶石氣浮軸承
-三軸均采用進口大功率驅動器、電機及新型雙級帶減速器,確保傳動準確,迅速。
-測量系統:進口 RENISHAW 金屬光柵尺。
-氣動系統、傳動及驅動系統控制系統均采用世界最著名產品
Navigator系列龍門式三坐標測量機具有高精度、高強度、高剛性與高穩定性特點,適合于車間環境。
Navigator系列龍門式三坐標測量機,具有多種安全保護裝置,操作安全性高;選配溫度自動補償系統,全空間幾何誤差補償,雙光柵雙驅動系統確保NCG系列測量機以簡單的機械結構也能獲得高可靠性和高性能。
Navigator系列龍門式三坐標測量機,可配置RENISHAW公司全系列觸發式及接觸式掃描測頭,也可配置LS系列激光線掃描測頭、高精度激光點掃描測頭實現復雜曲面高速掃描(逆向工程)等任務。

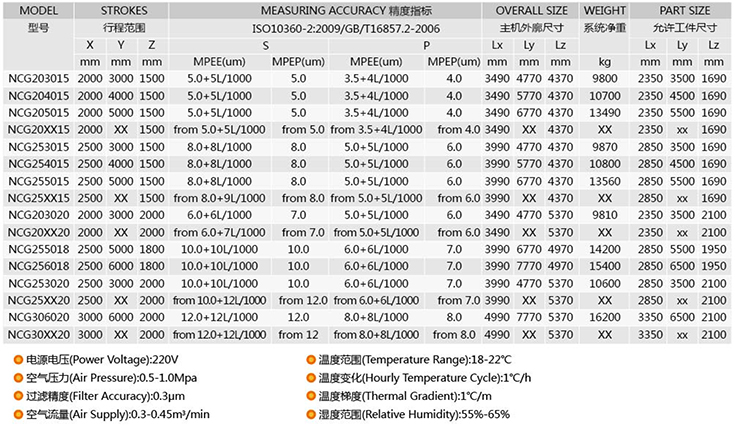

技術參數
