您當前的位置:首頁 » 產品展示 » 控制器

控制器

產品: 瀏覽次數:255控制器
品牌: 羽雁
單價: 面議
最小起訂量:
供貨總量:
發貨期限: 自買家付款之日起 3 天內發貨
有效期至: 長期有效
詳細信息

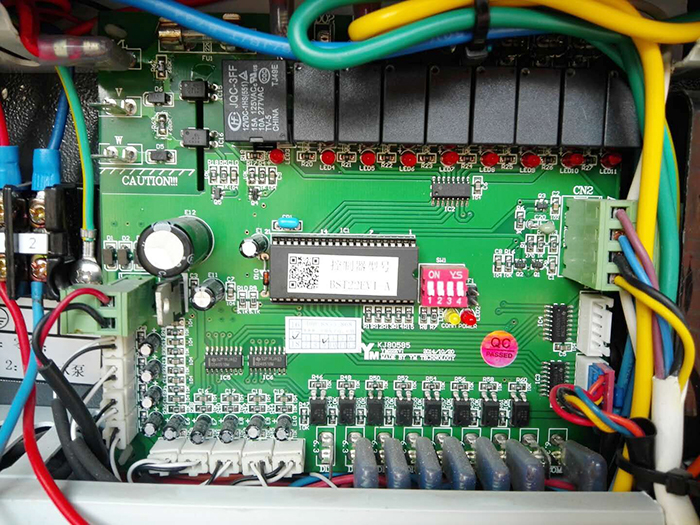

QQ圖片20190911105630-1

輸入:

環境溫度、排氣溫度、經濟器進口溫度、經濟器出口溫度、啟動信號(24V)輸出:電子膨脹閥驅動脈沖。



功能特點描述及相關參數:

啟動信號無效,則電子膨脹閥處于關閉狀態

啟動信號有效,則開始檢測電子膨脹閥的工作條件。

當排氣超過設定值(地址0x000B),則噴焓可以開始工作;同時,若環溫低于設定值(地址0x0005),則噴焓開始工作,根據經濟器進口和經濟器出口的溫度進行調節。

當排氣溫度超過設定值,當排氣超過設定值(地址0x0004,默認110),則電子膨脹閥全開。當排氣低于(110-5=105)時,退出排氣控制。

接口:RUN/24V/GND為電源接口。RXD(RS85-A)/TXD(RS485-B)為通信接口,符合MODBUS RTU格式。

AN0,AN1,AN2,AN3為NTC輸入。

基于MODBUS工業控制總線協議的數據傳輸,性能可靠,兼容性好,易于組網;

體積小巧,易于安裝;

針對低溫環境應用做防潮處理;

串口參數配置范圍:

波特率:1200 / 2400 / 4800 / 9600 / 19200 / 38400;

數據位:8位,不可配置;

校驗:無校驗;

停止位:1位;

配置完成后斷電并重新通電后配置生效;

工作溫度范圍:-40℃~+75℃;

工作濕度范圍:20%~80%(RH)相對濕度;

電源輸入:12~24V DC;

支持數據格式:串行MODBUS協議;

模塊ID可配置,范圍為:1~15;


接口定義:
RUN 一般為壓機啟動信號,該信號指示模塊是否開始工作 輸入范圍:12~24V
24V 電源輸入,要求600mA負載 范圍:15V~24V
GND GND
電子膨脹閥線圈 接電子膨脹閥 四相八拍,可兼容華鷺、
三花、盾安等品牌產品
A RS485-A
B RS485-B
AN0 環境溫度輸入/NTC R25=5.1KΩ,B25=3470
AN1 排氣溫度輸入/NTC R25=50KΩ,B25=3970
AN2 經濟器進口溫度輸入/NTC R25=5.1KΩ,B25=3470
AN3 經濟器出口溫度輸入/NTC R25=5.1KΩ,B25=3470

通信地址表:
地址(十六進制標志) 內容 解釋
0x0000 環境溫度校正值

默認100。實際溫度=測量
溫度+溫度校準值-100。
比如,希望將環境溫度修
正提高0.3℃,則將
0x0000地址修改為103。
希望將排氣溫度修正降低
1.4℃,則將0x0001地址
修改為(100-14)=86




0x0001 排氣溫度校正值
0x0002 經濟器進口溫度校正值
0x0003 經濟器出口溫度校正值



0x0004 排氣噴液保護值 單位:1℃,默認110。排氣
超過此值將觸發噴液功能生效
(有經濟器則為全開電子膨脹閥)
0x0005 噴焓啟動環境溫度值 單位:1℃,默認15。低于該環溫,
則噴焓功能允許啟動。





0x0006 本機地址 默認1,范圍1~15。超過15,則重
新默認為1。
0x0007 波特率選擇 0-1200,n,8,1(默認)
1-2400,n,8,1
2-4800,n,8,1
3-9600,n,8,1
4-19200,n,8,1
5-38400,n,8,1
0x0008 經濟器過熱度 默認:4,范圍:0~20。超過20則
重新默認為4。
0x0009 Kp 電子膨脹閥調節的系數
0x000A Kd 電子膨脹閥調節的系數
0x000B 允許噴焓的排氣溫度 默認:65,超過此值,則噴焓功能
允許工作
0x000C 啟動信號的累計時間 0~255秒
0x000D 故障狀態 B0=1->環溫故障
B1=1->排氣故障
B2=1->經濟器進口故障
B3=1->經濟器出口故障



0x0100 環境溫度 單位:1℃,偏移量40,比如,
讀數是65,則實際環溫為
65-40=25℃
0x0101 排氣溫度 單位:1℃,無偏移



0x0102 經濟器進口溫度








單位:0.1℃,偏移量40,比如
讀數是672,則實際溫度為
672/10-40=27.2℃





0x0103 經濟器出口溫度
0x0104 電子膨脹閥開度







0~480








通信舉例:

查詢溫度(假設模塊地址為1)

01 03 01 00 00 01 xx xx  -  讀0x0100 地址1個地址,這個是環境溫度

01 03 01 01 00 01 xx xx – 讀 0x0101地址1個地址,這個是排氣溫度

修改地址內容,例如修改地址

01 06 00 06 00 02 xx xx – 用 06命令將地址0x0006 內容修改為 2



應用范圍:

可用于熱泵熱水機組、風冷冷熱水機組、高溫烘干熱泵、低溫熱泵采暖機組、變頻機組等。



應用線路:



附錄:

配套電腦操作軟件,用usb轉RS485的模塊,跟本模塊相連接,可以查看模塊溫濕度,以及設置模塊的有關參數。

可以恢復所有參數出廠默認值,可以修改指定的某個參數。
